ABA吹膜机的冷却辊和清洁辊

发布日期：2014-12-19 00:00 来源：http://www.dllongyao.com 点击：

ABA吹膜机得清洁辊用来清除流延辊面上的低分子析出物，同时，以一定的压力熔融塑料膜压向流延辊，进一步排除流延辊与熔融塑料膜之间的空气，使熔融薄膜紧贴流延冷却辊，并冷却、固化成型。

一般清洁辊是用钢辊表面包覆20~25mm厚的橡胶而制成的。包覆清洁辊的橡胶一般是硅橡胶，其耐热性好、耐磨性好，不易与聚乙烯粘接，易剥离，无毒，操作方便。表面应平整，无缺陷，橡胶邵氏硬度65±2.橡胶辊面上开有“人”字螺旋槽，它的作用是进一步排除薄膜与冷却辊之间夹入的空气，清除在塑化成型过程中黏附在薄膜表面的析出物，保证薄膜的质量。其安装位置可手工调节，与流延辊的接触和分离由汽缸动作来实现。

冷却辊采用（变频或伺服）电机+减速机驱动，交流变频或素服控制器控制，速度连续精确可调，保持与流延辊的牵引速度精确同步。

冷却辊的结构与流延辊相同，采用无缝钢管制造，冷却辊的直径为300~600mm，表面经过精磨、镀鉻、抛光处理，表面粗糙度Rt为0.1~0.3μm，最大牵引线速100~600m/min，圆柱度±（0.01~0.02）mm，同心度0.01~0.02mm，辊面长度比模头稍长一些。

为了提高冷却效果，降低辊筒表面温差，冷却辊设计为夹套式，辊筒夹套中间设有螺旋夹板；一般为一进一出，即冷却水从一端进，经螺旋流道，从另一边流出。先进的结构为双头螺旋夹套形式，介质进入辊筒分成两个流道，一道从左端进入，沿螺旋槽向右流动：另一道从右端进入，沿螺旋槽向左流动感；这样的交叉流动更加减少了辊筒表面温差。

从吹膜机挤出的管状膜坯，还处于黏流状态，温度比较高，需经压缩空气吹胀后尽快冷却、固化，才能卷取。否则，没有完全冷却降温的薄膜，卷取后会粘在一起。薄膜的冷却方式有外冷却法和内冷却法。一般不用内冷却法。

(1)冷却水环。

用聚丙烯和聚酞胺原料生产挤出吹膜机吹塑薄膜，要求薄膜的透明度较高，用冷却水环骤冷的方式效果很好。吹胀的泡管外径与冷却水环内径吻合，水环内通冷却水，冷却水从夹套内滋出，沿着泡管下流。这种冷却方式比较理想。薄膜上附着的水珠，在经过包布导辊时被吸收。

(2)冷却风环。

冷却风环又分为单风口冷却和双风口冷却两种结构形式。

单风口冷却风环。单风口冷却风环的结构形式。风环分上下两部分，用螺纹连接组合。鼓风机送来的冷风，经三个进风口沿风环外套切线方向进人风环，经几段可调间隙的挡风环控制，使气流比较稳定地吹出并沿泡管直径外围上升，从而冷却泡管薄膜使其降温固化。

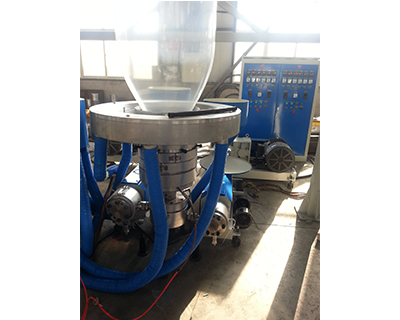

ABA吹膜机
